拉力機輔具之薄膜氣動夾具介紹
來源：天氏庫力 發布日期
2018-11-23 瀏覽：
什么是薄膜氣動夾具
薄膜氣動夾具通常也被人們叫做薄膜拉伸夾具，這種夾具的作用就是在薄膜材料做拉伸、撕裂、剝離等力學性能試驗的時候對薄膜進行夾持，起到固定試樣的作用。薄膜氣動夾具具有造型簡單、功能強大而且操作方便等優點。它比以往的手動夾具更加便捷，通過氣動控制夾具鉗口，更能有效夾持薄膜試樣。

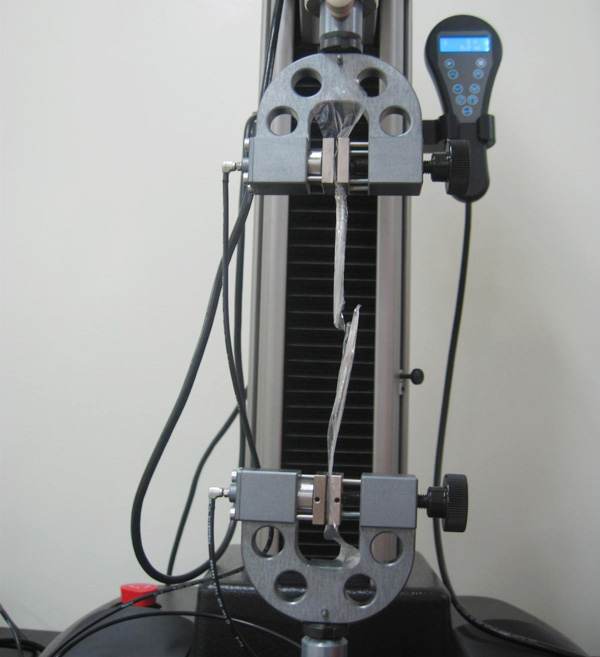

薄膜氣動夾具
薄膜氣動夾具的結構組成
薄膜氣動夾具的結構我們可以看出此款薄膜夾具采用上下“口”字型結構設計，它是由氣缸、夾具體、膠皮鉗口這主要的三部分組成，下面我們來對這三個部位作一個介紹：
1、氣缸：薄膜氣缸安裝在夾具體的內測，不影響夾具整體美觀。作用：增加氣壓，使夾具鉗口具有夾持力；
2、夾具體：整個夾具體夾具體采用優質中碳鋼、合金結構鋼組成，耐腐蝕性強、使用壽命長久；
3、膠皮鉗口：采用膠皮作為與薄膜接觸的鉗口可以增加薄膜與鉗口間的摩擦力。
薄膜氣動夾具的工作原理
壓縮空氣由氣管進入氣缸左室，由于空氣的壓力使氣缸薄膜向右產生很大張力，帶動活塞軸向右移動，并且通過拉桿帶動夾具體鉗口往內部移動，從而達到夾緊薄膜的目的。
薄膜氣動夾具的用途
由于薄膜氣動夾具它只是一個夾具體，因此它可以安裝到很多檢測儀器上使用（如拉力試驗機、剝離力試驗機、扭力試驗機等），當然安裝在不同儀器上的薄膜夾具它的作用也是不一樣的。在拉力試驗機上配裝薄膜氣動夾具的作用是：對薄膜材料做拉伸、撕裂、剝離等物理性能試驗的時候起到固定試樣的作用，不讓其因為試樣受到作用力移動而影響測試結果。
