抗拉強度的檢測方法
來源：天氏庫力 發布日期
2020-12-19 瀏覽：
抗拉強度是表現在外力作用下抵抗變形和破壞的最大能力的指標之一，由于金屬等材料在外力作用下從變形到破壞有一定的規律可循，因而通常采用拉伸試驗進行測定，即把金屬材料制成一定規格的試樣，在拉伸試驗機上進行拉伸，直至試樣斷裂，測定的強度指標主要有：強度極限、屈服強度極限、彈性極限、彈性模數，蘇州天氏庫力精密儀器有限公司在抗拉強度檢測方面卓有成果。
拉伸強度檢測方法：
1）用量具測量試樣搭接面的長度和寬度，精確到0.05 mm。
2）把試樣對稱地夾在上下夾持器中，夾持處到搭接端的距離為（50±1）mm。
3）開動試驗儀器，在(5±1) mm/min內，以穩定速度加載。記錄試樣剪切破壞的最大負荷，記錄膠接破壞的類型（內聚破壞、粘附破壞、金屬破壞）。
計算式：σt = p /（b×d）式中，σt為拉伸強度（MPa）；p為最大負荷（N）；b為試樣寬度（mm）；d為試樣厚度（mm）。注意：計算時采用的面積是斷裂處試樣的原始截面積，而不是斷裂后端口截面積。

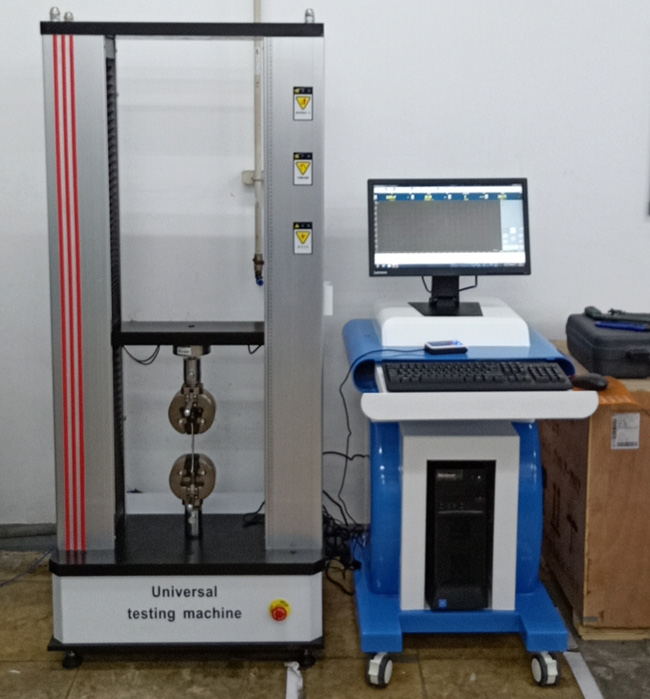

抗拉強度檢測用拉伸試驗機
影響抗拉強度檢測因素：
環境條件的影響：
1：溫度的影響。一般而言，體心立方金屬隨著溫度下降，屈服強度急劇提高，面心立方金屬變化則沒有那么明顯。而溫度上升，金屬材料的屈服強度一般會下降。因此GB/ T 228-2002 在關于金屬材料室溫拉伸試驗方法的規定中，試驗一般室溫須在10℃～35℃范圍內進行。對溫度有嚴格要求的試驗溫度應為23℃±5℃。
2：環境振動與電磁干擾的影響。振動的環境和電子設備的電磁干擾會對拉力機產生影響，導致錯誤的結果。
試樣的影響：
1：試樣形狀的影響。有實驗表明，下屈服強度受試樣的形狀影響不大，而上屈服強度受試樣的形狀影響較大。此外試樣肩部的過渡形狀也對上屈服強度有較大的影響。
2：試樣的尺寸的影響。一般而言，隨著試樣直徑減少，抗拉強度和斷面收縮率有所增加。
3：表面粗糙度的影響。試樣表面粗糙度對抗拉強度幾乎不受影響。對于塑性較好的材料，屈服點稍有影響。對于塑性較差的材料，非比例伸長應力和斷后伸長率稍有影響。
應變速率的影響
常溫下，試驗機的拉伸速度對結果有一定的影響。拉伸速度太大，所測屈服強度或規定比例延伸強度將有不同程度的提高。GB/ T 228- 2002 在關于金屬材料室溫拉伸試驗方法的規定中：“在彈性范圍和直至上屈服強度，試驗機夾頭的分離速率應盡可能保持恒定，并在規定的應力速率范圍內。
若僅測定下屈服強度， 在試樣平行長度的屈服期間應變速率應在0.00025/ s～0.0025s 之間，平行長度內的應變速率應盡可能保持恒定。在塑性范圍和直至規定強度應變速率不應超過0.0025/ s”。
人為因素的影響
1：夾持方法。試樣的夾持方法對金屬拉伸試驗也非常重要。拉伸試驗中不允許對試樣施加偏心力，因為力的偏心易使試驗力與試樣軸向發生偏移。而拉伸夾具的選用不當也會給試樣產生彎曲應力，使結果帶來誤差。所以選擇合適的夾持方法對金屬拉伸試驗能否成功至關重要。另外在上下夾頭夾緊時，嚴禁移動橫梁。
2：操作帶來的影響。在金屬拉伸試驗工作中，作為具體實驗人，由于主觀和具體操作上的不同，也會給試驗結果帶來誤差，尤其是試樣表面形狀不規則、標距的標注、測量比較困難的，也極易形成數據的不穩定。

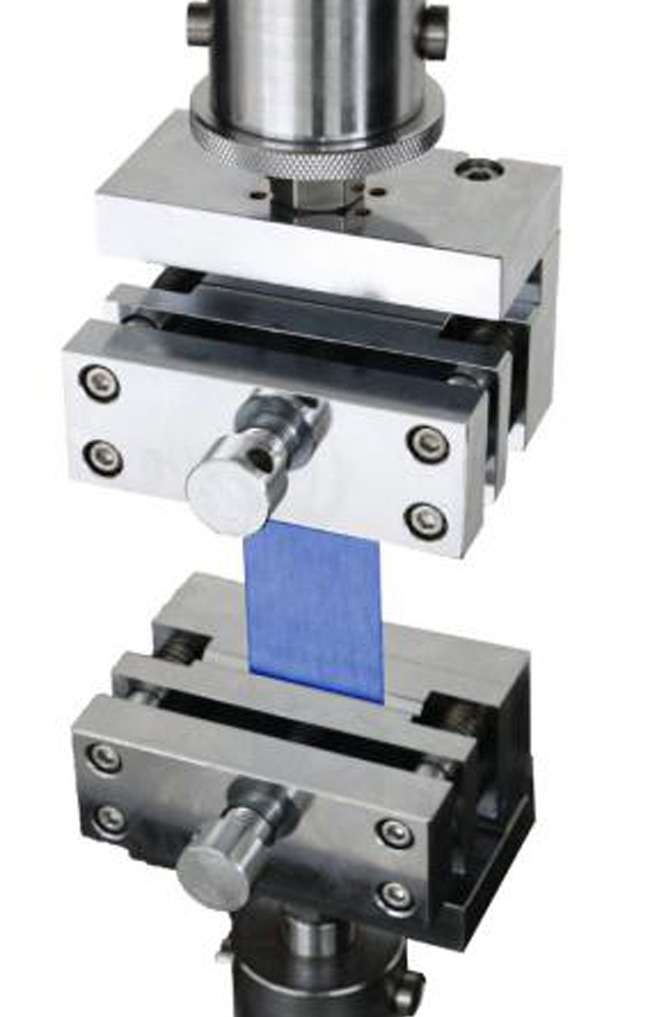

拉伸夾持夾具
推薦閱讀
【本文標簽】：抗拉強度的檢測方法
【責任編輯】：天氏庫力 版權所有：http://m.rongqi8.cn/轉載請注明出處
