海綿的凹入硬度（壓陷硬度）:用標(biāo)準(zhǔn)儀器按GB10807-2006規(guī)定的試驗(yàn)步驟，在規(guī)定的條件下、標(biāo)準(zhǔn)試樣產(chǎn)生規(guī)定凹入度所需要的總力，以牛頓(N)為單位。下面我們來(lái)介紹一下海綿壓陷的標(biāo)準(zhǔn)及操作說(shuō)明。
海綿壓陷硬度試驗(yàn)符合標(biāo)準(zhǔn)及試驗(yàn)步驟要求符合標(biāo)準(zhǔn)：
GB/T 10802軟質(zhì)聚氨醋泡沫塑料
GB/T 10807-2006 軟質(zhì)泡沫聚合材料 硬度的測(cè)定(壓陷法)
GB/T 12825-2003 高聚物多孔彈性材料 凹入度法硬度測(cè)定
GB/T 18942.1-2003 高聚物多孔彈性材料 壓縮應(yīng)力應(yīng)變特性的測(cè)定 第1部分 低密度材料
ASTM D3574 軟質(zhì)多孔材料--板、粘合及模制聚氨酯泡沫試驗(yàn)方法
GBT 26392-2011 慢回彈泡沫 復(fù)原時(shí)間的測(cè)定
一、主要適用范圍及功能
主要適用于軟質(zhì)泡沫聚和材料如：海綿、泡沫等壓陷硬度在國(guó)家標(biāo)準(zhǔn)要求的A法、B法、C法及其它試驗(yàn)條件下對(duì)標(biāo)準(zhǔn)尺寸的海綿、泡沫等試樣進(jìn)行標(biāo)準(zhǔn)的測(cè)試，測(cè)定海綿、泡沫等材料的凹入硬度指數(shù)、凹入硬度特性、凹入硬度檢驗(yàn)以及壓縮應(yīng)力的測(cè)試。
二、儀器概述：

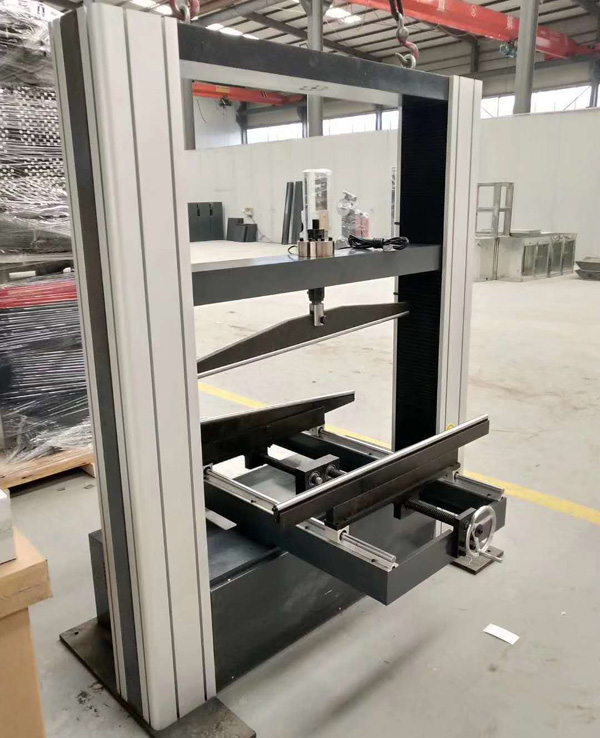

海綿壓陷硬度試驗(yàn)機(jī)
主要由試驗(yàn)主機(jī)和控制系統(tǒng)兩大部分組成，儀器采用計(jì)算機(jī)控制，能夠全程自動(dòng)按照標(biāo)準(zhǔn)要求測(cè)試數(shù)據(jù)，所有的操作在軟件里操作，試驗(yàn)方便，操作簡(jiǎn)單。可對(duì)試驗(yàn)過程中的各種數(shù)據(jù)進(jìn)行快速、準(zhǔn)確的采集、處理，并可存取、顯示、打印.
三、軟件操作說(shuō)明：

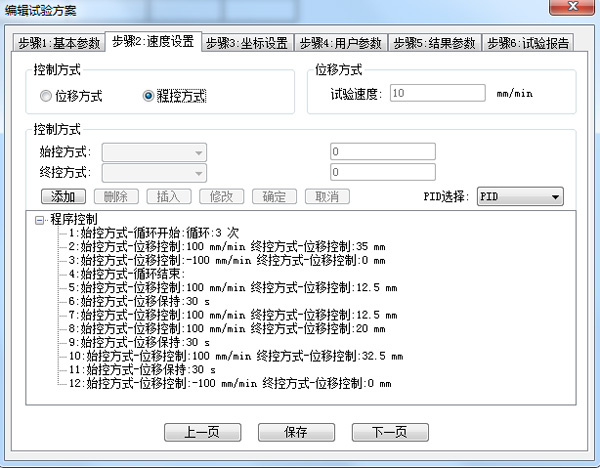

海綿壓陷試驗(yàn)編程步驟
預(yù)凹入度：
對(duì)試樣施加5N的力測(cè)量試樣厚度，以100MM/MIN的速率壓入試樣厚度70%后，以同樣的速率卸載
方法A—凹入硬度指數(shù)測(cè)定：
進(jìn)行三次預(yù)壓后，凹入試樣厚度40%并保持30S，記錄力值
方法B---凹入硬度特性測(cè)定：
進(jìn)行三次預(yù)壓后，凹入試樣厚度25%并保持30S，記錄力值
由凹入試樣厚度25%增加凹入度到40%并保持30S，記錄力值
由凹入試樣厚度40%增加凹入度到65%并保持30S，記錄力值
凹入度系數(shù)計(jì)算：
凹入度25%所需力值/凹入度40%所需力值
凹入度65%所需力值/凹入度40%所需力值
方法C---凹入硬度檢驗(yàn)測(cè)定：
進(jìn)行三次預(yù)凹入度試驗(yàn)后，測(cè)量壓入試樣厚度的40%后的瞬時(shí)最大值
方法D---自由設(shè)定試驗(yàn)方法：
可以根據(jù)自己的要求進(jìn)行試驗(yàn)，此試驗(yàn)方法是依據(jù)國(guó)外標(biāo)準(zhǔn)進(jìn)行設(shè)置，比如要求做如下試驗(yàn)：需要壓縮5次
1、第一次以150mm/min速度壓縮至原始厚度的30%， 返回初始狀態(tài)。
2、停頓5秒后，以90mm/min 速度壓縮至原始厚度40%， 返回初始狀態(tài)。
3、停頓3秒后，以300mm/min 速度壓縮至原始厚度75%， 返回初始狀態(tài)。
4、停頓1秒后，以75mm/min 速度壓縮至原始厚度50%， 返回初始狀態(tài)。
5、停頓2秒后，以50mm/min 速度壓縮至原始厚度40%， 返回初始狀態(tài)。
來(lái)源：天氏庫(kù)力 發(fā)布日期
2019-10-14 瀏覽：
