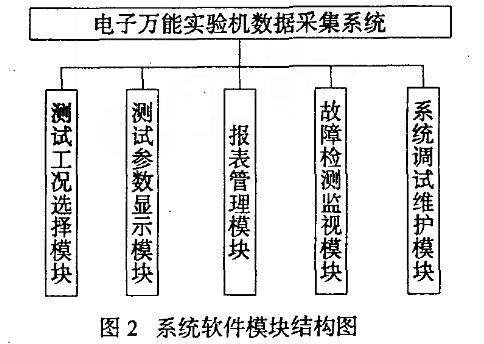

電子萬能試驗機數據采集系統軟件模塊結構圖下圖1所示，系統軟件以“組態王5.1”作為開發平臺，開發綜合試驗機測試軟件和數據處理軟件，在組態王5.1畫面開發系統中完成界面的設計、綜合試驗機測變量的定義、動畫連接的定義等，動態地顯示各個工序流程，主要由以下幾個模塊組成。
電子萬能試驗機數據采集系統組成原理
1、測試工況選項模塊：利用多窗口畫面，分別對拉伸試驗和剛度彈性變形等不同工況進行選擇，從而對不同試驗進行監控。
2、測試參數顯示模塊：對所測試工況進行實時顯示。
3、打印試驗報告模塊：利用DDE特性，使組態王與動態數據交換信息，實現報表管理功能。
4、故障報警，聲光顯示模塊：對系統的主要模擬顯示信號，實現在線監測，對主要設備故障發生的時間、工作狀態及故障編碼進行跟蹤顯示。
5、系統調試，維護模塊：系統的初始化，模擬試驗過程，測試參數的選擇、調試。
以上五個方面組成了電子萬能試驗機的數據采集系統軟件的所有功能，通過這5個模塊，保證了設備的控制與運行，保證了設備的試驗精度。
